美富特DTRO超级反渗透膜
DTRO（碟管式反渗透）技术方案，DTRO（碟管式反渗透）是一种专利型膜分离设备。该技术是专门针对渗滤液处理开发的，1988年在德国政府的支持下，由ROCHEM公司研制成功，1989年应用于德国Ihlenberg填埋场，至今已运行了十八年，目前设备运行稳定。
美富特DTRO它的膜组件构造与传统的卷式膜着截然不同，原液流道：碟管式膜组件具有专利的流道设计形式，采用开放式流道，料液通过入口进入压力容器中，从导流盘与外壳之间的通道流到组件的另一端，在另一端法兰处，料液通过8个通道进入导流盘中（如图1所示），被处理的液体以最短的距离快速流经过滤膜，然后180º逆转到另一膜面，再从导流盘中心的槽口流入到下一个导流盘，从而在膜表面形成由导流盘圆周到圆中心，再到圆周，再到圆中心的双”S”形路线，浓缩液最后从进料端法兰处流出。DT组件两导流盘之间的距离为4mm，导流盘表面有一定方式排列的凸点。
这种特殊的水力学设计使处理液在压力作用下流经滤膜表面遇凸点碰撞时形成湍流，增加透过速率和自清洗功能，从而有效地避免了膜堵塞和浓度极化现象，成功地延长了膜片的使用寿命；清洗时也容易将膜片上的积垢洗净，保证碟管式膜组适用于处理高浑浊度和高含砂系数的废水，适应更恶劣的进水条件。
透过液流道：过滤膜片由两张同心环状反渗透膜组成，膜中间夹着一层丝状支架，使通过膜片的净水可以快速流向出口。这三层环状材料的外环用超声波技术焊接，内环开口，为净水出口。渗透液在膜片中间沿丝状支架流到中心拉杆外围的透过液通道，导流盘上的O型密封圈防止原水进入透过液通道。透过液从膜片到中心的距离非常短，且对于组件内所的过滤膜片均相等。
DT膜柱独特的结构使其具有以下特点，这也是膜分离工艺应用于渗滤液处理所必需的特性。
· 最低程度的膜结垢和污染现象
如前所述，DT组件具备4mm开放式宽流道及独特的带凸点导流盘，料液在组件中形成湍流状态，最大程度上减少了膜表面结垢、污染及浓差极化现象的产生，使得DT组件即使在高压200bar的操作压力下也能体现其优越的性能。
· 膜使用寿命长
DT膜组件有效避免膜的结垢，膜污染减轻，使反渗透膜的寿命延长。DT的特殊结构及水力学设计使膜组易于清洗，清洗后通量恢复性非常好，从而延长了膜片寿命。实践工程表明，在渗液原液处理中，一级DT膜片寿命可长达3年，甚至更长，接在其它处理设施后（比如MBR）寿命长达5年以上，这对一般的反渗透处理系统是无法达到的。
· 产水率高
常压DTRO系统操作压力为50－65bar，最大75bar，是传统卷式膜的2倍左右，可以克服更高的渗透压，产生更多的清水，净水回收率比传统卷式膜高出10－20％，这在渗滤液处理中具有非常积极的意义；
· 组件易于维护
DT膜组件采用标准化设计，组件易于拆卸维护，打开DT组件可以轻松检查维护任何一片过滤膜片及其它部件，维修简单，当零部件数量不够时，组件允许少装一些膜片及导流盘而不影响DT膜组件的使用，这是其它形式膜组件所无法达到的。
· 过滤膜片更换费用低
DT组件内部任何单个部件均允许单独更换。过滤部分由多个过滤膜片及导流盘装配而成，当过滤膜片需更换时可进行单个更换，对于过滤性能好的膜片仍可继续使用，这最大程序减少了换膜成本，这是卷式、中空纤维等其它形式膜组件所无法达到的，比如当卷式膜出现补丁、局部泄漏等质量问题或需更换新膜时只能整个膜组件更换。
DT膜系统作为一种膜分离工艺相对传统的生化工艺具有如下优势：
· 出水水质好
反渗透膜对各项污染物都具有极高的去除率，同时由于反渗透截留率与操作压力成正比，DTRO操作压力要远高于传统卷式膜，也就是说出水水质也要优于卷式膜；
· 出水稳定，受外界因素影响小
由于影响膜系统截留率的因素较少，所以系统出水水质很稳定，不受可生化性、炭氮比等因素的影响，对于处理不宜采用生化处理的老垃圾场渗滤液有着很大的优势；
· 运行灵活
DT膜系统作为一套物理分离设备，操作十分灵活，可以连续运行，也可间歇运行，还可以调整系统的串并联方式，来适应水质水量的要求；
· 建设周期短，调试、启动迅速
DT膜系统的建设主要为机械加工，附以配套的厂房、水池建设，规模很小，建设速度快。设备运抵现场后只需两周左右的时间安装调试工作就可完成；
· 自动化程度高，操作运行简便
DT膜系统为全自动式，整个系统设有完善的监测、控制系统，PLC可以根据传感器参数自动调节，适时发出报警信号，对系统形成保护，操作人员只需根据操作手册查找错误代码排除故障，对操作人员的经验没有过高的要求；
· 占地面积小
DT膜系统为集成式安装，附属构筑物及设施也是一些小型构筑物，占地面积很小；
· 可移动性能强

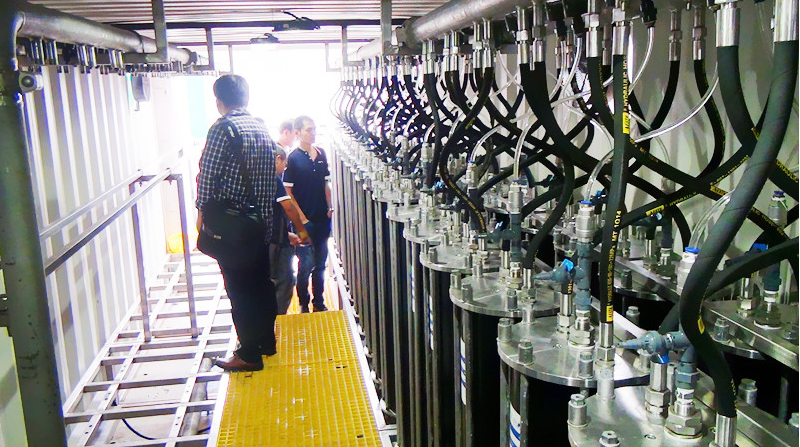

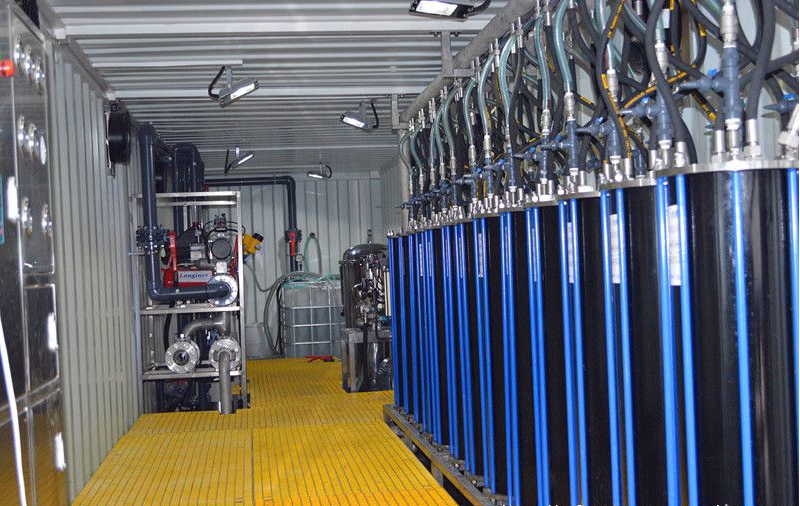

可以安装在集装箱内，也可以安装在厂房里，一个项目结束后可以移至其它项目继续使用。
DTRO应用领域：
污水处理领域
垃圾填埋场渗滤液处理
焚烧场渗滤液（浓液）处理
市政废水深度处理
高难度工业污水处理 COD小余或等于20000
反渗透浓水再浓缩减量化处理
石油化工企业高难度污水处理
脱盐领域
地表水脱盐装置
船用/军舰海水淡化装置
应急/救灾供水设备
自然灾害、水源污染等应急饮用供水
工业领域
工业废水零排放/减量化
RO浓水（垃圾渗滤液浓缩）
铜矿等矿业废水高回收
化妆品、牛奶、制革等
特殊领域
高价值酸或溶液回收
功能性糖浓缩
生物蛋白，胶原蛋白等回收
放射性物质
油墨
生物制药行业工艺分离、纯化、工艺浓缩应用
生活垃圾填埋场渗滤液处理、垃圾焚烧厂渗滤液处理、生活餐厨垃圾处理厂、焦化废水处理、采油废水处理、采气废水处理、煤化工废水处理、移动净水、海水淡化处理、回收分离、酸回收、碱回收、贵重金属回收......
