水处理设备耗材

2026-03-12 16:15:44超级管理员 6

DUPONT杜邦UP6150抛光树脂能实现产水电阻率18MΩ・cm、TOC远低于5ppb的高标准，是半导体、电子、新能源、制药、光伏等行业超纯水制备的核心均粒混床树脂。但运输、储存过程中树脂会吸附少量杂质，且树脂层易留存空气，若直接投用会影响出水水质和树脂使用寿命。做好预处理是发挥其超纯水精处理性能的关键。本文将为您详细介绍杜邦UP6150抛光树脂的预处理步骤相关内容。

杜邦UP6150抛光树脂的预处理步骤

1.预处理的前期准备工作

①　检查树脂外观，确认杜邦UP6150抛光树脂的阴阳树脂颗粒无破损、变色，阳树脂深琥珀色、阴树脂白至黄色的形态无异常，无外来杂质混入。

②　清洁交换柱及配套管路、计量泵，交换柱内壁需用去离子水反复冲洗，无残留污垢和重金属离子，新装柱需检查密封性，换装柱则需彻底移除旧树脂，避免新旧树脂交叉污染。

③　准备4%-5%盐酸溶液、4%-5%氢氧化钠溶液，用量均按树脂体积的2倍预备，确保后续酸碱处理充分。

2.水洗反洗

将杜邦UP6150抛光树脂缓慢装入交换柱，采用湿法装填方式，柱内预先注入1/3高度的去离子水，防止树脂颗粒直接冲击破碎。装填完成后注入去离子水，使水面高于树脂层300mm以上，静止浸泡10小时，排出树脂颗粒间隙的空气。之后开启反洗，反洗流速控制在5-8m/h，使树脂层膨胀30%-50%，通过反洗去除树脂在运输中产生的碎粒、灰尘等杂质，持续反洗至出水清澈无混浊、无细碎树脂颗粒为止，关闭反洗阀，将柱内积水排至树脂层面上100-150mm处。

3.酸碱交替浸泡

需严格按照酸浸-水洗-碱浸-水洗的流程操作，重复2-3次。第一次酸浸将4%-5%盐酸溶液以2m/h的流速通过树脂层，全部通入后密闭浸泡2-4小时，充分置换树脂中的阳离子杂质；浸泡完成后排尽酸液，用去离子水以10-20m/h的流速冲洗，至出水接近中性（pH6-7）。接着进行碱浸，将4%-5%氢氧化钠溶液按相同流速通入树脂层，浸泡同等时长，去除阴离子杂质，排尽碱液后再次水洗至中性。最后一次处理建议用加倍体积的4%-5%盐酸溶液浸泡，进一步提升阳树脂H+型转型率，确保契合杜邦原厂≥99%的H+转型率标准。

4.转型与最终冲洗

杜邦UP6150抛光树脂出厂为1:1当量的H+/OH-型，若无需调整离子形态，可直接用去离子水正洗，正洗流速控制在10-20m/h，全程监测出水水质。冲洗过程中出水电阻率会逐步上升，需持续冲洗至电阻率稳定在17.9MΩ・cm以上，TOC≤10ppb，与树脂的超纯水性能标准匹配，此时停止冲洗，完成预处理。若工艺需要特定离子形态，可根据要求用相应盐溶液进行转型处理，转型后再次水洗至出水指标达标。

5.性能检测

检测树脂的交换容量、含水量等关键指标，确认阳树脂总交换容量≥1.80eq/L、阴树脂≥1.00eq/L，含水量符合阳树脂49.0%-55.0%、阴树脂58.0%-72.0%的标准。同时检查树脂层无分层、无抱团现象，确保混床树脂的均粒特性得以发挥。检测合格后，杜邦UP6150抛光树脂即可投入超纯水系统精处理环节，若指标不达标，需重新进行一次酸碱浸泡处理，直至性能符合要求。

预处理过程中有两大注意事项需重点把控，一是全程避免树脂接触氧化剂如硝酸，防止树脂基体氧化降解，甚至引发放热反应；二是树脂开封后需尽快完成预处理和装填，未使用部分及时密封，避免长时间暴露在空气中吸收二氧化碳，影响离子交换性能。严格遵循以上预处理步骤，能最大化激活杜邦UP6150抛光树脂的动力学性能，为超纯水制备提供稳定保障，同时延长树脂的使用周期。如果您想了解更多杜邦UP6150抛光树脂的预处理步骤相关资讯，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！

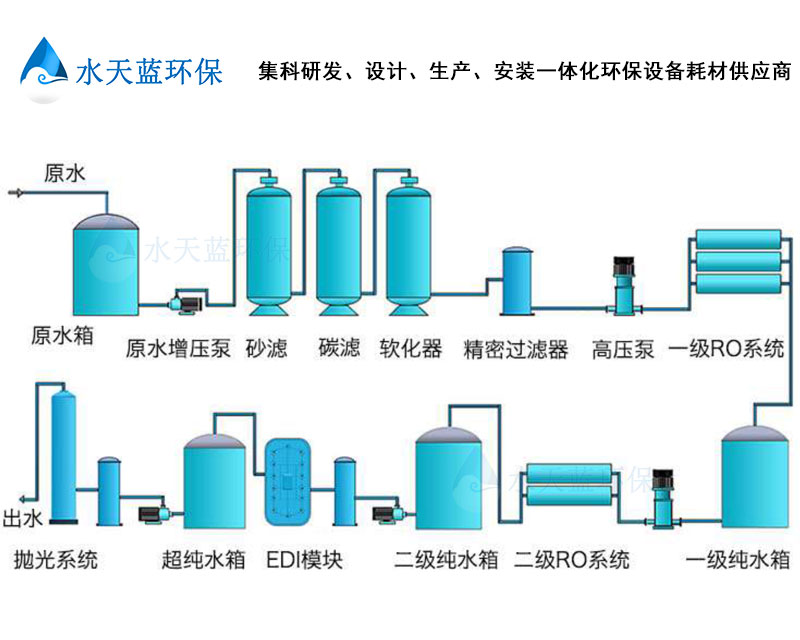

杜邦UP6150广泛应用在光伏（隆基光伏）、电子芯片（中芯国际）、新能源（宁德时代、比亚迪）等需要极高要求的超纯水的行业标杆企业。

天蓝水清，是我们共同的追求。水天蓝用技术与服务，为生态环境持续改善添砖加瓦。

本文由水天蓝环保(http://www.shuitianlan.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!

可能您还想了解：

杜邦UP6150抛光树脂在光伏行业超纯水处理的作用

UP6150树脂为何能有效降低TOC和硅含量？
