2026-01-27 16:33:16
超级管理员
11
在半导体、电子元器件、制药等对水质有着极高要求的行业中，杜邦UP6040抛光树脂是超纯水制备终端精处理的核心材料，其是保障生产工艺稳定性的关键。然而在实际运维中，仍会存在TOC不达标的问题，这不止会影响生产进度，还会因水质不达标而引起产品质量问题。本文将为您详细介绍杜邦UP6040抛光树脂TOC冲洗2小时不达标的原因与处理方法。
一、TOC冲洗2小时不达标的核心原因
1.树脂自身残留与储存不当
杜邦UP6040抛光树脂属于半导体级均粒混床树脂，由强酸阳离子与强碱阴离子树脂1:1等效当量混合而成，出厂前虽经过完全再生处理，但仍可能残留少量合成过程中的有机单体、助剂等杂质。若运输过程中包装破损导致树脂受潮，或储存环境温度过高、湿度过大，树脂颗粒易发生轻微抱团现象，即便产品本身设计无抱团特性，也会因外界因素破坏床层孔隙均匀性。此外，开箱后未及时装填，树脂暴露在空气中会吸附环境中的有机物，进一步增加冲洗阶段的TOC去除负荷，导致2小时冲洗难以达标。
2.进水水质不符合适配标准
杜邦UP6040抛光树脂的进水需满足电阻率不低于18MΩ・cm的超纯水标准。若前端预处理系统（如反渗透、超滤装置）出现故障，未能有效去除原水中的有机物、悬浮物或微量氧化剂，会导致进水TOC偏高、杂质含量超标。此时树脂需同时承担前端预处理与终端精处理的双重任务，远超其设计负荷。尤其当进水中含有硝酸等氧化剂时，还可能轻微氧化树脂结构，导致树脂吸附有机物的能力下降，间接造成TOC泄漏量升高。此外，进水pH值超出稳定运行范围，也会影响树脂离子交换平衡，降低TOC去除效率。
3.运行参数偏离推荐范围

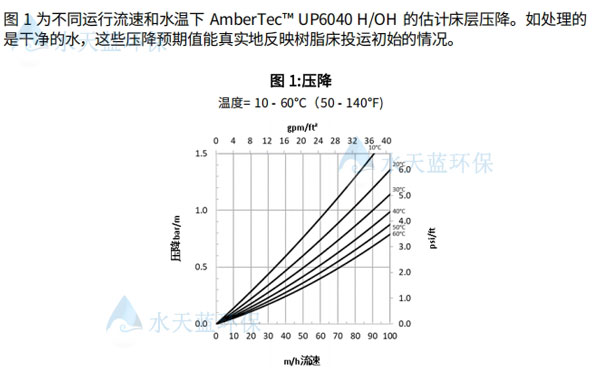

产品明确推荐冲洗温度为15-25℃，流速需根据床层情况合理调控。若冲洗时水温低于15℃，离子扩散速率会大大地下降，树脂内部吸附的有机杂质难以快速脱附；而水温高于30℃时，虽能加快扩散速度，但可能加速树脂有机污染，反而导致TOC泄漏量增加。流速控制不当同样会引发问题：流速过高（超过25m/h）会导致水流与树脂接触时间不足，杂质无法充分被吸附或洗脱；流速过低（低于10m/h）则会造成床层压实，水流通道不畅，残留杂质滞留床层，延长达标周期。
4.系统设计与操作流程不规范
混床床深未达到推荐标准，会导致树脂层无法形成稳定的过滤环境，杂质易穿透树脂层，影响TOC去除效果。操作层面，若树脂装填时未充分打散，或再生后未采用正确的混合方式，可能导致阴阳离子树脂分离，破坏1:1的离子比率平衡，造成离子交换不充分。此外，冲洗流程未遵循“梯度冲洗”原则，初期直接采用高流速冲洗，会将树脂表面的杂质推向床层深处，反而增加冲洗难度，导致2小时内无法达标。
二、针对性处理方案，快速实现TOC达标
1.优化树脂储存与预处理流程
运输与储存阶段需严格避免树脂受潮、挤压，储存环境保持干燥通风，温度控制在15-25℃。开箱后务必在24小时内完成装填，若未能及时装填，需密封保存并通入氮气防护。装填前，用18MΩ・cm的超纯水浸泡树脂2-4小时，打散可能形成的轻微抱团颗粒。首次冲洗前可增加预处理步骤：先用5%盐酸溶液预洗30分钟，去除树脂表面残留的金属离子，再用超纯水冲洗至中性；若怀疑树脂吸附空气中有机物，可追加2%氢氧化钠溶液浸泡20分钟，进一步去除有机残留，提升冲洗效率。
2.排查前端系统，保障进水水质
立即检测进水水质，重点监测电阻率、TOC含量、pH值及氧化剂残留。若前端预处理系统滤芯堵塞、膜元件老化，需及时更换；若进水中检测出氧化剂，需增设还原剂过滤单元，避免树脂被氧化。确保进水电阻率不低于18MΩ・cm、TOC不超过10ppb后，再启动冲洗程序。短期无法修复前端系统时，可临时采用高纯度超纯水进行冲洗，减轻树脂处理负荷。
3.校正运行参数，优化冲洗流程
将冲洗水温严格控制在15-25℃，冬季可通过设备加热装置提升水温，夏季避免阳光直射设备导致水温过高。流速采用“三阶段梯度调节”：初期以5-8m/h低流速冲洗30分钟，让水流充分渗透床层，初步洗脱表面杂质；中期调整至10-20m/h的标准流速，持续冲洗60分钟，深度去除树脂内部残留；后期以20-25m/h高流速冲洗10-15分钟，快速带走床层中游离的杂质。冲洗过程中实时监测出水TOC，待数值稳定在3ppb以下后，再转为正常运行状态。
4.规范系统设计与日常维护
核查混床床深，若未达到推荐标准，及时补充树脂至规定高度，确保树脂层能形成稳定的过滤环境。树脂再生后，采用压缩空气搅拌结合水反洗的方式，确保阴阳离子树脂均匀混合，维持1:1的离子比率平衡。建立定期维护机制：每周检测树脂床层压降，若压降过高需及时反洗；每月清洗混床设备内壁附着物，避免有机物堆积；每季度检测树脂性能，若均一系数超过1.20或湿视密度偏离710g/L，需及时更换树脂。
杜邦UP6040抛光树脂TOC冲洗2小时不达标，核心是树脂残留、进水污染、参数偏离或操作不规范四大因素导致。通过优化储存与预处理流程、保障进水水质、校正运行参数及规范系统维护，可快速解决该问题。实际运维中，严格遵循产品技术规范，提前做好预防措施，不仅能降低TOC超标风险，还能延长树脂使用寿命，保障超纯水系统稳定运行，为高精度生产工艺提供可靠的水质保障。如果您想了解更多杜邦AmberTec™UP6040 H/OH抛光树脂半导体级超纯水终端精处理专用相关的资讯。欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
水天蓝抛光树脂广泛应用在光伏（隆基光伏）、电子芯片（中芯国际）等需要极高要求的超纯水的行业标杆企业。
本文由水天蓝环保(http://www.shuitianlan.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!
可能您还想了解：
扫一扫，立即咨询
