在高科技产业中,特别是在半导体制造领域,对水质有着极其严苛的要求。EDI纯水模块因其卓越的纯化性能和节能环保特性,已在半导体行业得到了广泛应用。本文将通过具体案例分析,深入解析EDI纯水模块在半导体行业的应用及其所带来的技术优势。
半导体行业对水质的极高要求
半导体生产工艺中,即使是极微量的杂质也会对晶片的良品率和器件性能产生显著影响。为此,半导体制造业需要获得电阻率高达18 MΩ·cm以上、颗粒物几乎为零的超纯水。传统的蒸馏水或离子交换法虽能满足一定的纯度要求,但在效率、能耗和稳定性方面存在局限性。
EDI纯水模块在半导体行业的应用案例

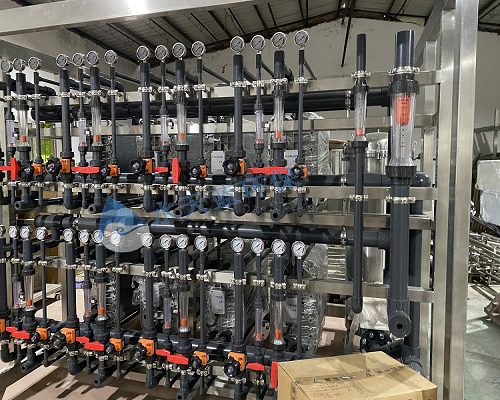

1. 案例一:某知名半导体制造企业:该企业在其晶圆清洗工序中引进了EDI纯水系统,不仅大幅提升了水质纯度,而且通过模块化设计和自动控制,简化了设备维护,减少了生产中断时间。数据显示,使用EDI纯水模块后,不仅降低了水耗,而且晶圆良品率显著提高。
2. 案例二:某集成电路制造厂:该厂在扩建项目中全面采用EDI纯水技术,成功实现了水处理的连续、稳定运行,无需频繁停机再生,大幅减少了化学试剂的使用,降低了环境污染风险。同时,EDI模块的低能耗特性也为其带来了显著的经济效益。
EDI纯水模块的技术优势
1. 高效连续运行:EDI纯水模块能够在不中断生产的情况下连续净化水体,保证了半导体制造过程中水质的稳定性,显著降低了生产成本。
2. 高纯度输出:EDI技术通过电场驱动离子迁移,有效去除水体中的离子杂质,产出的超纯水能够满足半导体行业严苛的水质要求。
3. 环保节能:相比传统离子交换法,EDI技术无需大量化学试剂再生,减少了废水排放,同时,其运行过程中的能耗较低,符合绿色制造的理念。
4. 模块化设计:EDI纯水模块具有灵活的扩展性和便捷的维护性,可根据实际生产需求进行增减配置,有效适应半导体行业产能的快速变化。
综上所述,EDI纯水模块凭借其在水质纯化、连续运行、环保节能和模块化设计方面的显著优势,在半导体行业得到了广泛应用,并取得了实质性的成效。通过实际案例的深入解析,我们了解到EDI纯水模块不仅是半导体行业提高生产效率、保障产品质量、实现可持续发展的关键技术之一,而且也是未来水处理技术发展趋势的重要代表。
