edi模块接线图

2022-06-09 10:08:00

admin

982

很多购买edi模块的人，都不知道edi模块怎么连接，虽然edi模块连接线不多，但是每一根都是有固定的连接地方，连接错了很有可能造成模块短路或者烧坏。接下来水天蓝环保小编就以西门子edi为例给大家介绍一下edi模块接线图。

分享代码：

很多购买edi模块的人，都不知道edi模块怎么连接，虽然edi模块连接线不多，但是每一根都是有固定的连接地方，连接错了很有可能造成模块短路或者烧坏。接下来水天蓝环保小编就以西门子edi为例给大家介绍一下edi模块接线图。

西门子edi模块接线方法
1. 西门子edi模块在进行接线时，要将导线管和电线从直流电源连接到阳极或阴极接线盒中的终端板。
2. 西门子edi模块上有一条阳极引出线（＋），一条阴极引出线（－），以及一条接地线。
3. 按照西门子edi模块接线图将阴极接线盒和阳极接线盒分别进行连接。
4. 将直流电线正确连接到直流电源，检查电压电流情况是否在edi模块手册规定范围之内。

西门子edi模块接线图
阴极接线盒内的电路图如下所示，在进行连接时，绿线在最左边，黑线在中间，红线在右边。

阳极接线盒内的电路图如下所示，在进行连接时，红黑绿三根线的走位和阳极接线盒不同，绿线在最左边，还要连接上端板接地螺丝,黑线在中间，红线在右边，同时还要和阴极相连接。

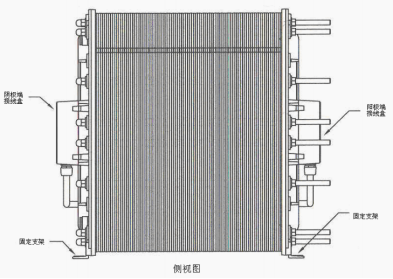

阴、阳极端接线盒的位置如下所示：

edi模块接线时的一些注意事项
1.当edi模块工作时，如果需要打开任何外壳前应先把电源断开，并采取相应的断电。
2.所有edi模块安装的线路必须符合当地的电气规范，电压电流一定要在规定值以内。
5. 不要在同一个导线管中放置交流和直流电缆。这样连接可能会产生干扰并造成edi模块故障。
6.在与西门子edi膜堆连接之前，必须确保所有的上游预处理设备和管道均已用不
含颗粒杂质的清水彻底冲洗干净。

要想使edi模块能发挥出最大的除盐效果，除了要购买原装正品，还需要掌握正确的安装连接方法。水天蓝环保提供各种进口品牌edi模块，并提供维修和安装技术指导。有需要可联系我们水天蓝环保：0755-23328439。
