edi模块安装
2020-07-29 09:58:16admin 481
edi模块的安装比较简单,下面整理了一下安装步骤大家可以参考一下,edi模块在安装的时候一定要细心,如果安装过程中对edi模块造成损坏厂家是不负责的。

分享代码:
edi模块的安装比较简单,下面整理了一下安装步骤大家可以参考一下,edi模块在安装的时候一定要细心,如果安装过程中对edi模块造成损坏厂家是不负责的。

edi模块安装步骤
安装第一步
1.除去包装(如有),并将edi模块移送到运行位置。每一块端板都有螺纹孔(3/4-10UNC),以便安装有眼的螺栓或把手。
2.除去进口和出口的塞子或盖子。
3.检查edi模块扭矩如果螺纹联接螺栓上的螺丝帽在运送时发生松脱,进水的压力可能会导致永久性的损害。因此,在将水注入edi模块前,必须检查螺栓扭矩,并将edi模块按要求拧紧。

安装第二步
拧紧端板的连接螺栓螺丝帽

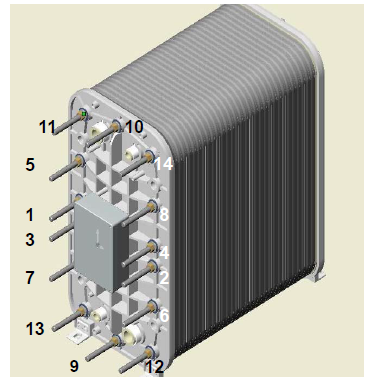

次序:图3-1显示了连接螺栓的拧紧次序。换句话说,就是从一.号开始拧紧,到十四号结束。
扭矩规格:表3-1列出各连接螺栓需要的扭矩,连接螺栓号如图3-1所示。
图3-1
遵循下述步骤拧紧端板的连接螺栓螺丝帽:
1. 使用19 mm开口扳手,夹住edi模块的管道接口(阴极)端的盖帽式螺帽。
2.将19mm的超长套管(IONPURE零件号码IP-LXSOCKET)接上一把扭矩扳手,并按照次序将(阳极端的)14个连接螺栓六角螺帽调至10 ft-lbs。
3. 将扭矩扳手设定在12.5 ft-lbs, 并使用这一规格将1-8和11-14螺丝帽拧紧。
4.将扭矩扳手改成25 ft-Ibs,将使用这一规格将1-8号螺丝帽拧紧。
5.检查11-14是否仍在12.5 f-lbs, 以及9,10是否维持在10 ft-lbs。 若不是,再次拧紧。

安装第三步管道连接
在与edi模块连接之前,必须确保所有的上游预处理设备和管道均已用不含颗粒杂质的清水彻底冲洗干净。
冲洗能会去除任何切割及装配时遗留在管道中的碎料。如果仍有碎料残留,这些碎料有可能将堵塞edi模块里的通道。
edi模块相连的管件的的位置和尺寸。edi模块管道通过英国管螺纹标准(BSP)外螺纹连接,并与平垫圈形成密封。不要在这些接头上使用聚四氟乙烯胶带或其它
密封剂。

安装第四步电力连接
将导线管和电线从直流电源连接到阳极或阴极接线盒中的终端板。(见附录C中的图表)。应有一条阳极引出线(+),一条阴极引出线(一),以及一条接地线。确保直流电线正确连接到直流电源,并符合当地的电气规范。
不要在同一个导线管中放置交流和直流电缆。这可能会产生干扰并造成故障。
当在系统上工作时,在打开任何外壳前应先把电源断开,并采取相应的断电上锁/挂签步骤。
所有现场安装的线路必须符合当地的电气规范。若本手册中的用法说明和当地的标准有不符之处,请咨询当地的服务提供商。

edi模块安装注意事项
移动edi模块时,请使用安全的搬运方法。
不要打开edi模块。打开膜堆将使保修被废止,同时还将造成无法弥补的损害。
在与edi模块连接之前,必须确保所有的上游预处理设备和管道均已用不含颗粒杂质的清水彻底冲洗干净。
如果螺纹联接螺栓上的螺丝帽在运送时发生松脱,进水的压力可能会导致永久性的损害。因此,在将水注入edi模块前,必须检查螺栓扭矩,并将膜堆按要求拧紧。
